产品详情PRODUCT DETAILS

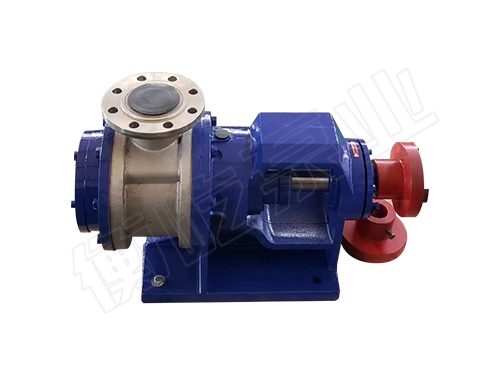

NYP内转子泵是根据石油、化工、涂料等行业的需求的新型容积式泵,由于该产品可选用不同的材质和结构,因此广泛适用于不同性质、不同粘度的介质输送。

适用介质温度:-10℃~200℃(NYP0.78和NYP2.3适用温度为-10℃~80℃)

介质粘度:1.0cSt~300000cSt(NYP0.78及NYP2.3的适用介质粘度为1.0cSt~10000cSt)

NYP内转子泵工作原理:

具有内齿的驱动齿轮(外转子)带动内转子在全封闭的泵体内作同方向转动,泵体和前盖的月牙板使吸入口和排出口隔开。转动时,在吸入口形成负压,液体被吸入,转子将液体带到排出口,受压排出泵体,完成了液体的输送。

结构:

NYP内转子泵主要有内外转子,轴,泵体,前盖,托架,密封,轴承等组成。密封械密封和填料密封两种形式,对于高温、高粘稠密度及腐蚀性较强的介质,选用填料密封。

输送易结晶物料时,在前盖和泵体上可设计带有保温夹套,工作时通蒸汽保温融化。当泵或管路系统超压时,形成内部回流。

泵装置由泵、电机和底座组成。传动方式有桥式和直联式两种。

从主轴外伸端向泵看,为顺时针旋转。

NYP内转子泵优点:

1、输送液体平稳,无脉动,振动小,噪音低。

2、有自吸性能。

3、正确选用零件材料,可输送多种有腐蚀性的介质,使用温度可达200℃

4、内外转子转向相同,磨损小,使用寿命长。

5、泵的转速与流量呈线性函数关系,可适当改变转速来改变泵的流量。

6、特别适用高粘稠度介质的输送。

参数表:

型号

流量

压力
Mpa
吸入及排出管口径汽蚀余量m效率
%
减速方式

m3/h

I/min

功率
KW
转速
r/min
减速机
NYP3/1.0233.31.0Rp11/25453587YCJ71

NYP10/1.0

6100

1.3

Rp2

457.5228YCJ112
8133.31.0Rp2457.5303YCJ100
10166.7Rp2517.5357YCJ100
12200Rp2547.5475YCJ100

NYP30/1.0

? 18300¢805415305YCJ112
22366.7¢805815359YCJ112
28466.7¢806515479YCJ112
NYP50/1.050833.3¢1505237128YCJ315
801333.3¢1505845208YCJ355
1001666.6¢1506555253YCJ355
NYP3/1.01.525Rp11/2433480

皮带轮传动

233.3Rp11/2433640
NYP10/1.08133.3Rp2437.5303
10166.7Rp2497.5357
12200Rp2517.5475
NYP3/1.03501Rp11/2
553960

Y132S-6

与电机直联

密封方式:用户需要
